Выбор мощности инвертора — это один из важнейших этапов при проектировании солнечной электростанции. Многие начинающие владельцы солнечных установок сталкиваются с серьезными трудностями на этом этапе, ведь неправильный выбор может привести к неэффективной работе системы, потере средств или даже поломке оборудования. В этой статье мы подробно разберем, как правильно определить и выбрать оптимальную мощность инвертора, чтобы ваша солнечная электростанция работала стабильно и эффективно.
Кроме того, вы узнаете, какие факторы влияют на выбор мощности, как соотносятся параметры солнечных панелей и инвертора, и на что стоит обратить внимание, чтобы избежать ошибок. Постараюсь рассказать максимально просто, с примерами и полезными советами, чтобы даже если вы не специалист в электротехнике, после прочтения статьи вы могли самостоятельно подойти к выбору инвертора для своей системы.
Почему важно выбрать правильную мощность инвертора
Выбор мощности инвертора — это не просто вопрос, сколько «ватт» он может выдавать. От этого параметра зависит стабильность и надежность всей солнечной электростанции. Инвертор — это сердце системы, он преобразует постоянный ток, который вырабатывают солнечные панели, в переменный ток, который мы используем в быту. Если его мощность не соответствует потребностям и возможностям панели, это может привести к нескольким проблемам.
Во-первых, если инвертор по мощности сильно меньше, чем сумма мощностей панелей, он будет постоянно работать на пределе или даже просто отключаться, чтобы защитить себя от перегрузки. Это значит, что вы не сможете использовать всю энергию, которую вырабатывают панели. Во-вторых, если инвертор слишком мощный по сравнению с панелями, вы уплатите больше за оборудование, а потенциал системы останется нераскрытым. Кроме того, неправильный подбор может повлиять на коэффициент полезного действия и увеличить потери энергии.
Основные последствия неправильного выбора
Каждая ошибка в выборе мощности инвертора способна негативно отразиться на всей системе. Вот главные риски:
- Перегрузка оборудования. Если инвертор недостаточно мощный, он будет работать в режиме перегрузки, что уменьшит ресурс эксплуатации устройства.
- Потери энергии. Инвертор не сможет преобразовать весь постоянный ток в переменный, и часть энергии будет просто не использоваться.
- Излишние затраты. Слишком большой инвертор стоит дороже, и его покупка не принесет дополнительных выгод при нераскрытом потенциале панелей.
- Снижение эффективности. Неправильное соотношение может привести к снижению КПД всей системы.
Понимание всех этих нюансов — залог создания мощной и надежной солнечной электростанции.
Что влияет на выбор мощности инвертора?
При определении мощности инвертора стоит учесть не только суммарную мощность солнечных панелей, но и ряд других важных факторов. Давайте их подробно разберем, чтобы вы могли сделать осознанный выбор.
Мощность солнечных панелей
Первое, что нужно сделать — определить суммарную мощность всех солнечных панелей, которые вы планируете установить. Например, если у вас 10 панелей мощностью по 300 Вт каждая, то суммарная мощность будет 3000 Вт (3 кВт). Это базовый параметр, с которого начинается расчет.
Однако, важно понимать, что на практике панели редко работают на 100% своей номинальной мощности — на это влияют погодные условия, сезонность, угол наклона и ориентация панелей.
Пиковая и номинальная мощность инвертора
Пиковая мощность — максимальная мощность, которую инвертор может выдать в короткий промежуток времени, например, при запуске двигателя или включении мощного прибора. Номинальная же мощность — это стабильная мощность, которую инвертор способен выдавать длительное время без перегрева.
При выборе нужно ориентироваться именно на номинальную мощность, но учитывать и пиковые нагрузки, чтобы не возникало сбоев в работе системы.
Коэффициент загрузки инвертора
Инвертор не стоит выбирать с мощностью ровно равной суммарной мощности панелей. Рекомендуется брать запас — обычно 10-25% больше. Это связано с тем, что солнечные панели редко достигают своей максимальной мощности, а запас по мощности инвертора повышает надежность и срок службы всего устройства.
Например, при суммарной мощности панелей 3 кВт логично будет выбрать инвертор на 3,5-4 кВт.
Потери в системе и КПД инвертора
Инвертор не преобразует энергию идеально — всегда есть потери на преобразование, обычно на уровне 2-5%. Нужно учитывать этот факт для правильного изготовления расчета, чтобы не допустить недостатка мощности в работе всей станции.
Кроме того, инверторы с большим запасом мощности работают менее эффективно при маленькой нагрузке, поэтому оптимальный подбор — это баланс между этими параметрами.
Пиковые нагрузки и домашние потребители
Если солнечная электростанция будет обеспечивать питание бытовых приборов, включающих в себя двигатели, компрессоры, бытовую технику с высоким стартовым током, нужно учитывать пиковую мощность и возможность инвертора справиться с такими пиковыми нагрузками.
Основные типы инверторов и их особенности
Чтобы лучше понимать, как выбрать правильную мощность, полезно знать основные типы инверторов, которые применяются в солнечных электростанциях, и их особенности.
Сетевые инверторы (он-лайн)
Сетевые инверторы преобразуют постоянный ток в переменный и сразу подают его в сеть. Такие устройства работают при присутствии электросети и не обеспечивают автономность. Они экономичны, компактны и обычно имеют высокий КПД.
Именно сетевые инверторы чаще всего выбирают для частных домов с подключением к центральной сети и возможностью продавать излишки энергии обратно в нее. Мощность таких инверторов подбирается исходя из суммарной мощности панелей и максимальных нагрузок.
Автономные инверторы
Автономные (off-grid) инверторы создают питание для системы, которая полностью независима от сети. Для таких систем необходима точная балансировка мощности инвертора, аккумуляторов и панелей, чтобы избежать сбоев.
Мощность подбирается, исходя из максимальных потребляемых нагрузок в доме и возможностей солнечной установки.

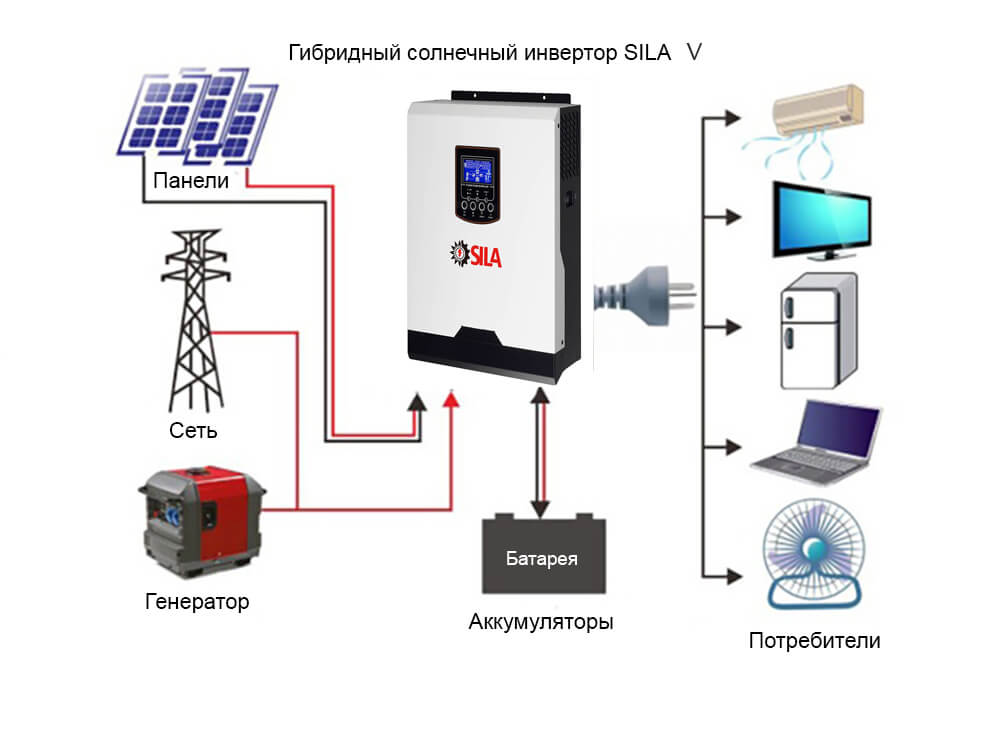

Гибридные инверторы
Гибридные инверторы совмещают функции сетевых и автономных. Они способны работать с аккумуляторами и одновременно подавать энергию в сеть. Этот тип инверторов становится все более популярным, поскольку позволяет разумно использовать солнечную энергию и гарантировать электропитание в случае отключений.
Выбор мощности здесь требует учета и суммарной мощности солнечных панелей, и максимальной нагрузки, и возможностей аккумуляторной системы.
Как рассчитать мощность инвертора: пошаговое руководство
Теперь перейдем к самому главному — конкретному алгоритму, который поможет вам самостоятельно рассчитать необходимую мощность инвертора для своей солнечной электростанции.
Шаг 1. Определите суммарную мощность солнечных панелей
Просуммируйте номинальную мощность всех солнечных панелей, которые вы планируете устанавливать.
| Количество панелей | Мощность одной панели (Вт) | Суммарная мощность (Вт) |
|---|---|---|
| 10 | 300 | 3000 |
Это базовый и незаменимый параметр.
Шаг 2. Учитывайте коэффициент загрузки
Чтобы определить мощность инвертора, возьмите суммарную мощность панелей и умножьте ее на коэффициент загрузки. Обычно рекомендуют запас в пределах 1,1–1,25. Это позволит инвертору работать в оптимальном режиме и не перегружаться.
Формула:
Мощность инвертора = Мощность панелей × Коэффициент загрузки
| Коэффициент | Рекомендации |
|---|---|
| 1,1 | Малый запас, подходит для систем с точным расчетом нагрузок |
| 1,25 | Рассчитан на более длительный срок службы инвертора и надежность |
Например: 3000 Вт × 1,2 = 3600 Вт. Значит, стоит выбрать инвертор с мощностью около 3,5-4 кВт.
Шаг 3. Учитывайте пиковые нагрузки
Подумайте о тех приборах, которые будут запускаться с большими стартовыми токами. Если, к примеру, в доме есть насос или кондиционер, потребляемая мощность при запуске может быть в несколько раз выше номинальной.
Убедитесь, что выбранный инвертор способен выдерживать такие пиковые нагрузки. Это обычно указывается в технических характеристиках устройства.
Шаг 4. Учитывайте общие потери и КПД системы
Потери могут составлять до 5–10% от выработанной энергии за счет преобразования, линии передачи и температуры. Рекомендуется добавить 5% к рассчитанной мощности, чтобы убедиться в запасе.
Итоговая формула может выглядеть так:
Мощность инвертора = (Мощность панелей × Коэффициент загрузки) × (1 + Потери)
Например: 3000 × 1,2 × 1,05 = 3780 Вт.
Шаг 5. Определитесь с типом инвертора
В зависимости от того, будет ли станция подключена к сети, автономна или гибридна, может меняться и критерий выбора мощности.
Для сетевых систем акцент делается на соотношение с панелями, для автономных — на максимальные нагрузки дома, для гибридных — нужно учитывать и аккумуляторы.
Примеры расчета мощности инвертора
Чтобы лучше понимать процесс, рассмотрим пару примеров.
Пример 1: Частный дом с сетевой солнечной электростанцией
Вы решили установить 12 панелей по 320 Вт каждая. Суммарная мощность будет:
12 × 320 = 3840 Вт.
Добавим запас по мощности 20% (коэффициент 1,2):
3840 × 1,2 = 4608 Вт.
Добавим 5% на потери:
4608 × 1,05 ≈ 4838 Вт.
Выбираем инвертор мощностью порядка 4,5-5 кВт.
Пример 2: Автономная система для дачи с аккумуляторами
У вас 8 панелей по 250 Вт, суммарно 2000 Вт.
Вы решили обеспечить работу дома с максимальной нагрузкой в 3000 Вт (освещение, холодильник, насос). Здесь главным ориентиром будет максимальная нагрузка.
В таком случае логично выбрать инвертор с мощностью не менее 3,5 кВт, чтобы выдерживать пиковые нагрузки и при этом обеспечить запас.
Дополнительные советы по выбору и эксплуатации инверторов
Качество и бренд инвертора
Покупайте инверторы от проверенных производителей. Дешевые китайские модели могут показаться привлекательными по цене, но часто имеют низкий КПД, некачественную сборку и малый ресурс работы. Лучше переплатить, чем через год искать замену.
Учет температуры и условий эксплуатации
Инверторы теряют производительность при высокой температуре. Убедитесь, что выбранное устройство имеет достаточный запас мощности и защиту от перегрева, а также учитывайте расположение инвертора — лучше ставить его в тени, в проветриваемом помещении.
Обслуживание и гарантия
Наличие сервисного центра и гарантийных обязательств — важный фактор при выборе. Регулярное техническое обслуживание поможет продлить срок службы оборудования.
Совместимость с элементами системы
Перед покупкой убедитесь, что инвертор поддерживает все необходимые функции: работает с вашими панелями, аккумуляторами, способен подключаться к сети или работать автономно.
Таблица сравнения параметров инверторов в зависимости от типа системы
| Параметр | Сетевая система | Автономная система | Гибридная система |
|---|---|---|---|
| Соотношение мощностей (панели/инвертор) | Инвертор около 110-125% от панелей | Инвертор покрывает максимальную нагрузку | Баланс между панелями, нагрузкой и аккумуляторами |
| Запас мощности | 10-25% | 20-30% (для пиковых нагрузок) | 15-25% |
| Пиковые нагрузки | Обязательно учитывать | Критичны, так как нет сети | Учитываются для автономных режимов |
| КПД | Чем выше, тем лучше | Актуально при энергоэффективности | Средний, с функцией управления аккумуляторами |
| Защита и мониторинг | Продвинутый встроенный мониторинг | Нужны усиленные системы защиты | Комбинированные решения |
Вывод
Выбор мощности инвертора для солнечной электростанции — это процесс, требующий внимания и понимания ключевых параметров вашей системы. Главное правило — инвертор должен быть немного мощнее суммарной мощности панелей, с запасом для надежности и стабильной работы. Также нужно учитывать тип системы, пиковые нагрузки и потери энергии.
При правильном подходе вы получите надежную и эффективную солнечную электростанцию, которая прослужит долгие годы и позволит максимально использовать потенциал возобновляемой энергии. Надеюсь, эта статья помогла разобраться в важном вопросе и уверенно сделать правильный выбор инвертора для вашей системы. Помните, что тщательно продуманный проект — залог успешной работы и экономии средств. Удачи в реализации ваших энергетических идей!
